Pixie 프레스를 이용한 IR 분석용 3 mm KBr 펠릿 제작 (Making a 3mm KBr pellet for IR analysis using the Pixie press)
[오늘의 핵심 미리보기]
Q. 3 mm KBr 펠릿을 제작할 때도 7 mm 펠릿과 같은 힘을 가해도 될까요?
A. 아닙니다. 3 mm 펠릿은 면적이 훨씬 작기 때문에 적용하는 힘을 크게 줄여야 하며,
Pixie 유압 프레스 사용 시 0.5톤을 넘지 않는 것이 중요합니다.
FT-IR 마이크로 샘플링(Micro Sampling)을 위한 3 mm KBr 펠릿 제작 시
주의해야 할 가압력에 대해 소개합니다.
FT-IR 현미경(FT-IR Microscope)이나 빔 콘덴서(Beam Condenser)를 사용하는 경우,
3 mm KBr 펠릿은 시료를 편리하게 분석할 수 있는 방법 중 하나입니다.
이들 장비는 모두 3 mm KBr 펠릿을 장착할 수 있는 전용 시료 홀더를 지원합니다.
1. 3 mm KBr 펠릿 제작 방법
3 mm KBr 펠릿은 다음과 같은 두 가지 방법으로 제작할 수 있습니다.
Hand Press

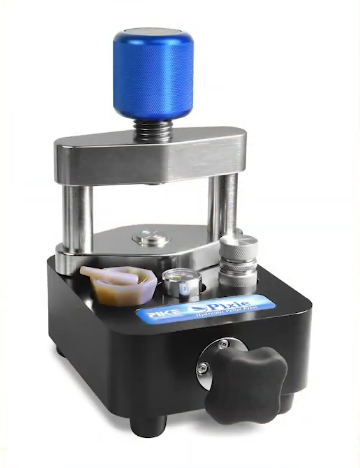

Pixie Hydraulic Press

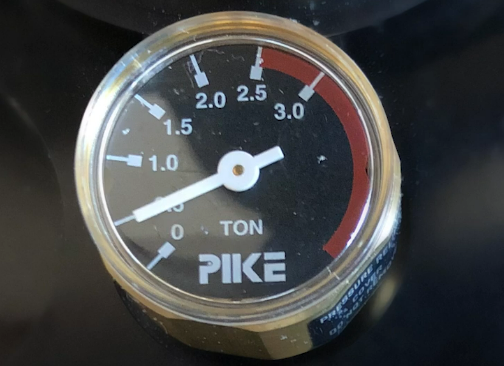

특히 Pixie 유압 프레스는 힘(Force) 게이지가 내장되어 있어,
가해지는 힘을 실시간으로 확인하며 펠릿을 제작할 수 있습니다.
2. 왜 가압력을 줄여야 할까요?
Pixie의 기본 다이는 7 mm 규격입니다.
하지만 3 mm 다이는 면적이 훨씬 작기 때문에 동일한 힘을 가하면 훨씬 높은 압력이 발생합니다.
압력은 다음과 같은 관계를 가집니다.
Pressure = Force / Area (압력 = 힘 ÷ 면적)
즉, 면적이 작아질수록 같은 힘에서도 압력은 크게 증가하게 됩니다.
따라서 7 mm 다이에 사용하는 힘을 그대로 적용하면 3 mm KBr 다이가 손상될 수 있습니다.
3. 권장 가압력
일반적으로 7 mm 다이는 약 2.5톤(Ton)까지 가압하여 사용합니다.
반면 3 mm KBr 펠릿을 제작할 때는
가하는 힘을 0.5톤 이하로 유지하는 것이 중요합니다.
4. 안정적인 펠릿 제작을 위한 팁
3 mm KBr 펠릿을 제작할 때는
✔ 3 mm 다이는 7 mm보다 면적이 훨씬 작다는 점을 고려하고

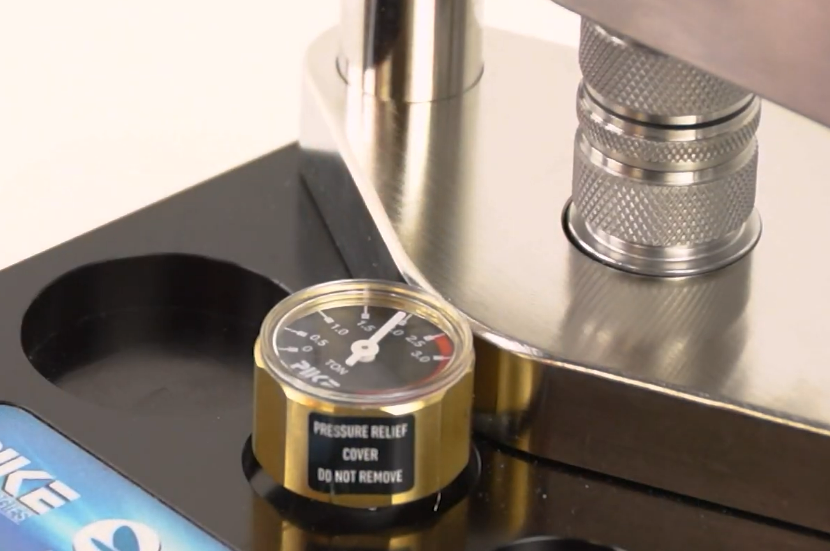

✔ Pixie 유압 프레스의 힘 게이지를 확인하면서 가압하며
✔ 0.5톤을 넘지 않도록 힘을 조절하는 것이 중요합니다.
이를 통해 다이의 손상을 방지하고 안정적으로 KBr 펠릿을 제작할 수 있습니다.
3 mm KBr 펠릿은 FT-IR 현미경과 빔 콘덴서를 이용한 마이크로 샘플링에 매우 유용하지만,
다이의 크기에 맞는 적절한 가압력을 사용하는 것이 무엇보다 중요합니다.
