[오늘의 핵심 미리보기]

​

Q. 중적외선(Mid-IR) 적분구의 투과 포트는 어떤 시료를 측정할 때 사용할까요?

A. 빛이 시료를 통과하면서 산란되는 렌즈 티슈, 입자가 많은 액체, 광학 부품, 필름 등의

시료 측정에 적합합니다.

PIKE 중적외선(Mid-IR) 적분구(Integrating Sphere)의

투과(Transmission) 포트와 시료 홀더에 대해 소개합니다.

​

PIKE의 모든 Mid-IR 적분구에는 투과 포트(Transmission Port)가 기본적으로 제공됩니다.

이 포트는 빛이 시료를 통과하면서 산란되는 시료를 측정할 때 효과적으로 사용할 수 있습니다.

​

1. 어떤 시료에 사용할 수 있을까요?

투과 포트는 다음과 같은 시료 측정에 적합합니다.

렌즈 티슈(Lens Tissue)

입자가 많이 포함된 액체(Highly Loaded Liquid)

광학 부품(Optics)

필름(Film)

이처럼 단순한 투과 측정뿐 아니라, 산란 특성을 가진 시료를 분석하는 데 유용합니다.

​

2. 시료 홀더가 필요한 이유

투과 포트를 사용할 때는 시료를 광로 앞에 안정적으로 고정할 수 있는 시료 홀더(Sample Holder)가 필요합니다.

​

투과 포트의 공간은 약 12 mm 정도로 비교적 좁기 때문에,

이에 맞는 전용 홀더를 사용하는 것이 중요합니다.

​

3. 다양한 시료에 맞는 홀더

PIKE에서는 측정 대상에 맞는 다양한 홀더를 제공합니다.

​

■ 초박형 프레스온 셀(Ultra-thin Press-on Cell)

액체 시료를 두 개의 윈도우 사이에 넣어 측정할 수 있는 홀더입니다.

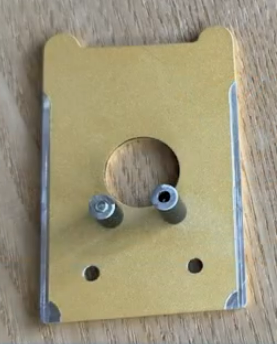

■ 광학 부품(Optics)용 홀더

두 개의 지지대를 이용해 광학 부품을 올려놓고 측정할 수 있습니다.

또한 시료 크기에 맞게 지지대의 위치를 조절할 수 있어, 더 큰 광학 부품도 장착할 수 있습니다.

■ 필름(Film)용 홀더

필름 시료를 안정적으로 고정하여 투과 측정을 수행할 수 있도록 설계된 전용 홀더입니다.

​

4. 시료에 맞는 홀더 선택이 중요합니다

적분구의 투과 포트는 다양한 시료를 측정할 수 있지만,

시료에 맞는 홀더를 사용하는 것이 안정적인 측정과 재현성 있는 결과를 얻는 데 도움이 됩니다.

​

측정하려는 시료에 적합한 홀더를 선택하면 보다 효율적으로 분석을 수행할 수 있습니다.

​

PIKE의 Mid-IR 적분구는 다양한 시료를 지원할 수 있도록 여러 종류의 전용 홀더를 제공합니다.

​

적분구의 투과 포트를 활용할 계획이라면

측정 대상에 적합한 시료 홀더를 함께 고려해 보시기 바랍니다.
