IR 가스 셀 광로 길이를 빠르게 확인하는 방법(Quick verification of IR gas cell pathlength)
관리자
2026-04-09
조회수 81
[오늘의 핵심 미리보기]
Q. 롱 패스 가스 셀 (long path gas cell) 의 광로 길이(path length)는 어떻게 확인할 수 있을까요?
A. 레이저 방식의 가스 셀 검증 도구를 사용해 간단하게 확인할 수 있습니다.
롱 패스 가스 셀(long path gas cell)의 광로 길이(path length)를 확인하는 방법을 소개합니다.
가스 셀의 광로 길이는
전용 가스 셀 검증 도구(gas cell verification tool)를 통해 확인할 수 있습니다.
이 도구는 Pike의 2.4 m 및 5 m 가스 셀과 호환되며,
10 m ~ 30 m 가스 셀까지의 가스 셀용 검증도구도 별도로 제공 됩니다.
1. 검증 도구의 원리
검증 도구는 레이저를 이용하여 작동합니다.
레이저를 가스 셀에 연결하면 내부에서 여러 번 반사된 후 밖으로 나오게 됩니다.
2. 장착 방법
- 상단 캡을 제거합니다.
- 튜브 바디를 분리합니다.
- 퍼지 튜브 중 하나를 제거합니다.
- 제거한 퍼지 튜브 자리에 가스 셀 검증 도구를 장착합니다
3. 측정 방법

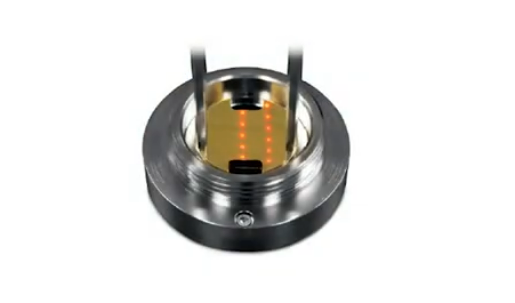

레이저를 켜면 하단 필드 미러에서 두 줄의 점이 나타납니다.
이 중 중심선에 위치한 점의 개수를 세면 광로 길이를 확인할 수 있습니다.
