[오늘의 핵심 미리보기]

Q. ATR 스펙트럼에서 베이스라인이 100%에서 벗어나는 이유는 무엇일까요?

A. 임계각 조건이 맞지 않거나 ATR 액세서리의 움직임이 원인이 될 수 있습니다.

ATR 스펙트럼에서는 일반적으로 베이스라인이 약 100%에 위치하는 것이 정상입니다.

하지만 측정 중 베이스라인이 100%에서 벗어나는 경우가 있습니다.

​

이러한 현상이 발생할 수 있는 원인을 살펴 보겠습니다.

​

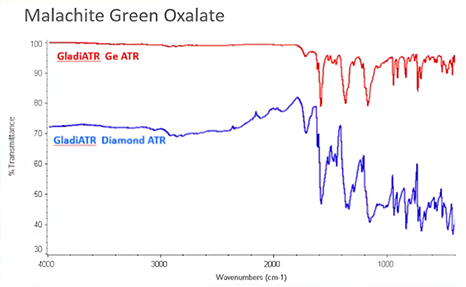

1. 임계각(Critical Angle) 조건 불일치

- 베이스라인이 아래쪽으로 내려간다면 가장 먼저 의심할 수 있는 원인은 임계각 조건이 맞지 않는 경우 입니다.

- 이 경우 크리스탈의 굴절률과 시료의 굴절률 사이에 불일치가 발생하여, 전반사가 일어나지 않고

일부 빛이 크리스탈 위쪽으로 빠져나가면서 시료 측정 시 검출되는 에너지가 감소하게 됩니다.

→ 그 결과 베이스라인이 내려가게 됩니다.

- 또한 임계각 문제가 있을 경우 스펙트럼에서 미분 형태(derivative shape) 의 밴드가 나타날 수도 있습니다.

​

2. ATR 액세서리의 이동

- 베이스라인이 100%보다 위 또는 아래로 변하는 또 다른 원인은 ATR 액세서리가 움직인 경우​입니다.

- 백그라운드 측정 이후 ATR이 미세하게 이동하면 시료 측정 시 들어오는 IR 에너지가 달라질 수 있습니다.

→ 이로 인해 베이스라인 위치가 변할 수 있습니다.

​

따라서 베이스라인 변화가 확인된다면

✔ 임계각 조건이 적절한지 확인하고

✔ ATR 액세서리가 FTIR 베이스 플레이트에 단단히 고정되어 있는지 점검하며

✔ ATR이 샘플 챔버 안에 올바르게 장착되어 있는지도 확인해 보는 것이 좋습니다.

​
